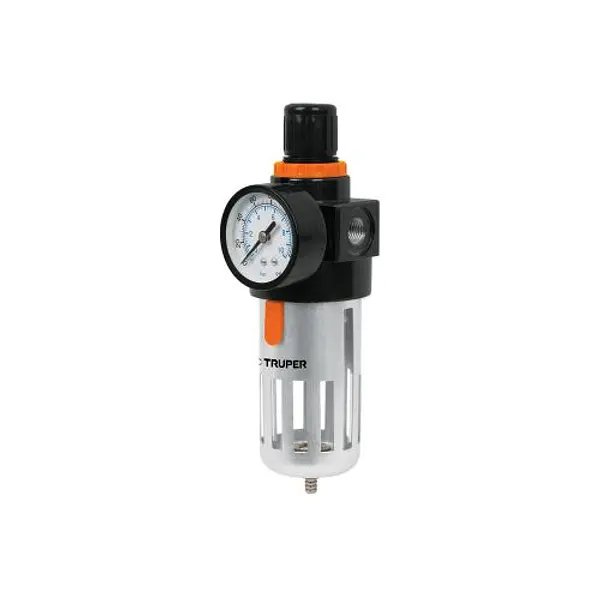

Filtro Y Regulador, Presión De Aire, Cuerda 1/4" Npt, Truper

USO

• Diseñado para regular la presión en el aire comprimido, filtrar partículas y humedad.

ENSAMBLE

• El dispositivo debe conectarse en la dirección que marca la flecha en la salida de aire de la compresora. Se puede fijar el dispositivo a la pared, con el montaje de pared.
• Presione la boquilla roscada de la manguera de aire comprimido en el empalme de liberación rápida. La manga botará hacia delante de manera automática.

DESCONEXIÓN

• Jale hacia atrás la manga y quite la manguera.

¡IMPORTANTE! Cuando desconecte el empalme para la manguera, sostenga el elemento de empalme en su mano para prevenir alguna lesión debido al latigazo de la manguera.

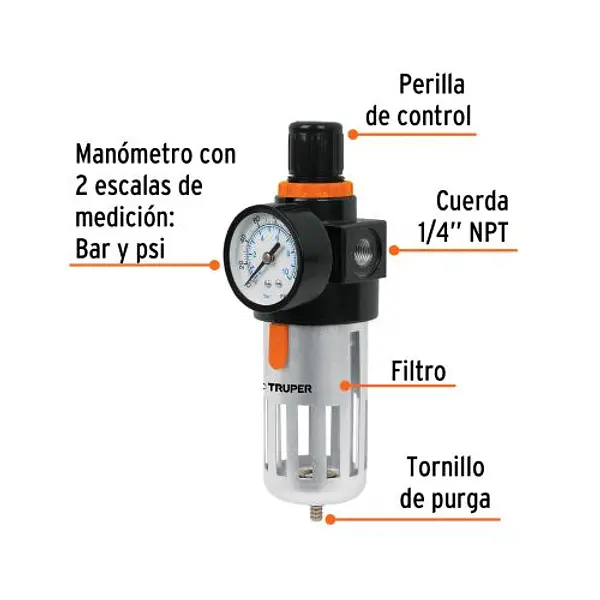

POSICIONES Y OPERACIÓN

1. Cierre todas las salidas (la compresora está en operación).
2. Jale la perilla de control (1)
3. Gire la perilla a la derecha hasta que el manómetro (2) muestre la presión deseada.
4. Después de ajustar la presión, la perilla de control se presiona hacia abajo nuevamente.
5. Los conectores con rosca en la parte frontal y trasera son para añadir los manómetros. Dependiendo de la instalación, la conexión
   opuesta debe sellarse con un tapón ciego.
6. La clasificación de la escala en el manómetro deberá estar sobre el valor de la última presión. En caso que se acumule agua en la ventana, deberá drenarse a través del tornillo de drenaje (5).
